: 电解板五金冲压件
所示的电解板五金冲压件是诚瑞丰公司为穿墙式取款机取钞模组而设计的一款右侧板精密部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。诚瑞丰致力于提供高端精密冲压件及其结构模组的研发及定制化生产解决方案。

价格：按图纸报价
周期： 24小时
咨询热线：13825200700

资质认证：

该部品具备以下特点：

（1）耐用性，产品表面镀层具有优良的电化学保护性能，镀层较厚且密致、与钢基体结合力强、耐久性好，使用年限可以维持20年以上；

（2）难度高，该部件异形孔较多，并且要保证其尺寸误差≤0.1mm，具有较高的生产难度和模具技术要求；

（4）安全性，采用2mm的金属材料厚度制成，多处加装螺钉紧固，安全性能可见一斑；

（5）迭代性，定制化量产，版本升级更新可以灵活应对，降低了成本投入；

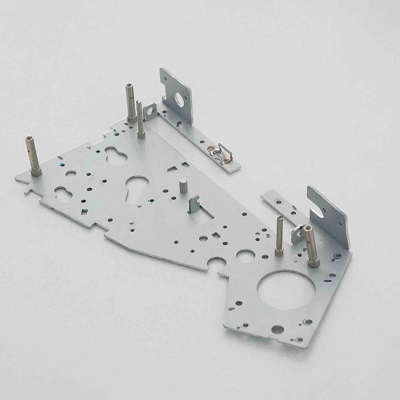

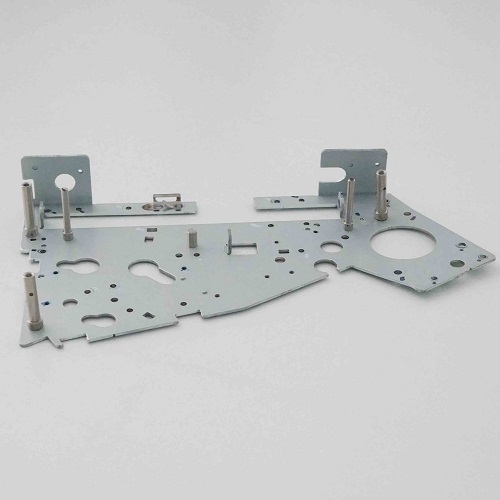

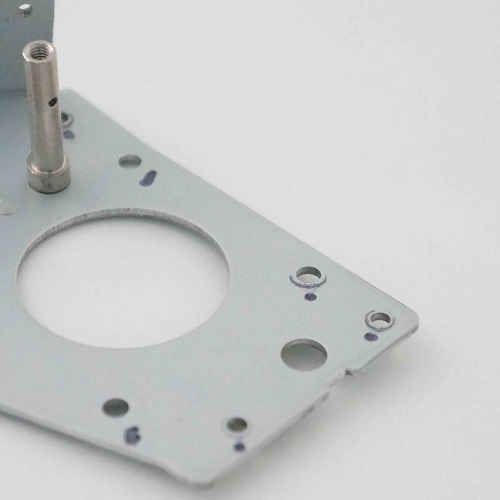

注：页面底部更多产品详细照片以展示电解板五金冲压件的产品特点。

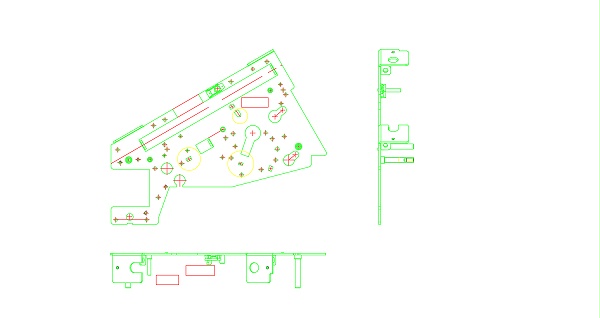

电解板五金冲压件2D图纸

序号	工序	冲床吨位	工艺说明及注意事项
1	复合下料	160T	将产品产品的外形和雏形孔一次性冲压出，同时可以保证产品的尺寸要求和保证产品毛刺高度要求；
2	外形及孔,凸米	160T	本次行程有两道工序，分别是再次将复杂孔冲裁行程和冲压凸米定点；
3	打批锋,凸米	110T	去除周边毛刺，对特殊位置利用凸米定位，为后续加工做准备；
4	L曲	110T	冲压折弯，模具弯曲加工可以大幅度保证产品尺寸的要求和生产过程稳定性；
5	搭牙	辅助工艺	对特殊孔进行攻牙处理，注意牙孔大小偏差；

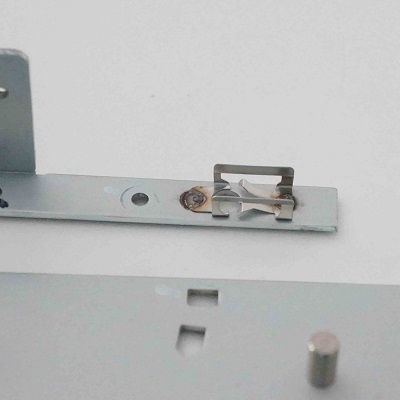

6	碰焊	辅助工艺	焊接组装部件（详情见下面图片）；
7	除油	辅助工艺	通过表面电离子清洗机洗除表面油污；
8	窝钉	辅助工艺	压铆工艺，让部品与螺母（铆钉）紧密结合，满足客户的组装要求；
9	涂银油	辅助工艺	周边易生锈的地方二次涂层；
10	品检	辅助工艺	全面检查电解板五金冲压件的尺寸误差及表面处理后的外观要求是否及格；
11	包装	辅助工艺	包装工程师设计专属包装方案，保证产品在后续运作过程中的品质合格，避免损耗；
